雷击浪涌模拟试验器 (LSS系列) 雷击浪涌模拟器（DC1000V/63A）

雷击浪涌模拟器（DC1000V/63A）产品图片

EMC Testing

特征

- 符合 IEC 61000-4-5 Ed.3 标准的测试设备。
- 内置 500 V AC/50 A DC 1000 V/63 A 耦合-去耦电路网络。
- 最大输出电压 15 kV：在雷电浪涌测试的可靠性评估试验中，还可包括破坏性测试。
- 大屏幕 LCD 操作面板：操作部分采用大屏幕 LCD 面板，提高了可视性和可操作性。
- MPU 控制，简化连续测试：可自动执行浪涌输出/波形切换/极性切换/序列操作。

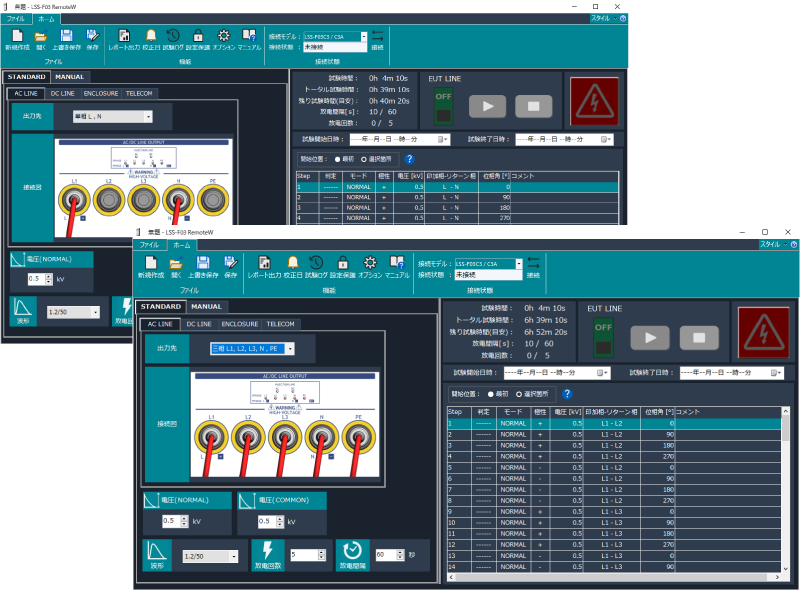

- 手动和程序模式：提供两种模式：手动模式用于标准化测试和单次测试，程序模式用于不同条件下的连续测试。测试条件可根据应用情况轻松设置。
- 出色的安全功能，如联锁
- 标配波形检查终端。
- 可使用示波器和 BNC 电缆检查输出波形。
- 提供隔离变压器，以保护 EUT 的电源。可选
- 可持续切换去耦电路，以防止与电源发生共振。
- 交流线路检测开/关可根据 EUT 和测试规格进行切换。 (无直流线路检测）
本产品为定制规格产品。详情请联系我们。

詳細仕様

■浪涌发生器部分（1.2/50 µs-8/20 µs 组合波形）

项目	功能/性能
开路电压	0.5 kV 至 15 kV ±10%。
电压波形	波头长度：1.2 µs ± 30% 波尾长度：50 µs ± 20%。
短路电流	250 A 至 7500 A ±10%。
电流波形	波头长度：8 µs ± 20% 波尾长度：20 µs ± 20%。
输出极性	正极/负极
输出阻抗	2Ω±10
浪涌发生电路方式	浮动式
最小充电时间	0.0kV -6.0kV: 10 秒 6.1kV -15.0kV：20 秒

■交直流叠加部分

项目	功能/性能
叠加浪涌波形	1.2/50 µs-8/20 µs 组合波形
最大叠加浪涌电压/电流	最大可设定值
符合 IEC 61000-4-5 标准的耦合电路	18 µF：线对线（10 Ω + 9 µF 可选） 10 Ω ± 9 µF：线对 PE（可选 18 µF）
应用模式	线对线、线对 PE
用于 EUT 的电源线配置	三相 ACDC：L1/L2/L3/N/PE（单相和三相共用） +/-/PE
用于 EUT 的电源线功率容量	500 V AC/50 A MAX 50/60 Hz，1000 V DC/63 A MAX
去耦线圈	1.5mH（标准）/ 1.3mH/1.0mH/0.8mH
相角控制	0 - 360° ±10°

■其他

项目	功能/性能
电压监控器	BNC 输出，1/2000 ±10% （当浪涌输出设置输出开路时）
电流监控器	BNC 输出，1 mV/A ±10% （当浪涌输出设置输出短路时）
电源	AC100V 至 AC240V ±10% 50Hz / 60Hz
尺寸	W555 x H1800 x D790mm
