静电发生器保持时间和 输出电压的测试。
ESD 高压表 型号:18-00086B 是一款可测试IEC 61000-4-2标准的空气放电测试时的
静电模拟器规格的电压保持时间（5 秒后保持的电压）和输出电压的装备。
测量电压显示在 7 段 LED 上，并带有峰值和保持电压值。

为了在有点距离的地方控制ESS-S3011的遥控器。

●对应机型：ESS-S3011 series

试验器在通过PC进行远程控制时所使用的连接适配器。
带有5m光纤电缆的USB－光转换器。

●支持机型：ESS-S3011A

该连接器的安装用于警示灯、自动静电消除器
和外部触发等同时使用的情况。

●支持机型：ESS-S3011A

本选件用于向静电放电模拟器发出可使用的警示灯。
在试验时，通过让警示灯闪烁，引起注意。

●支持机型：ESS-S3011A
* 连接器为DSUB连接器。

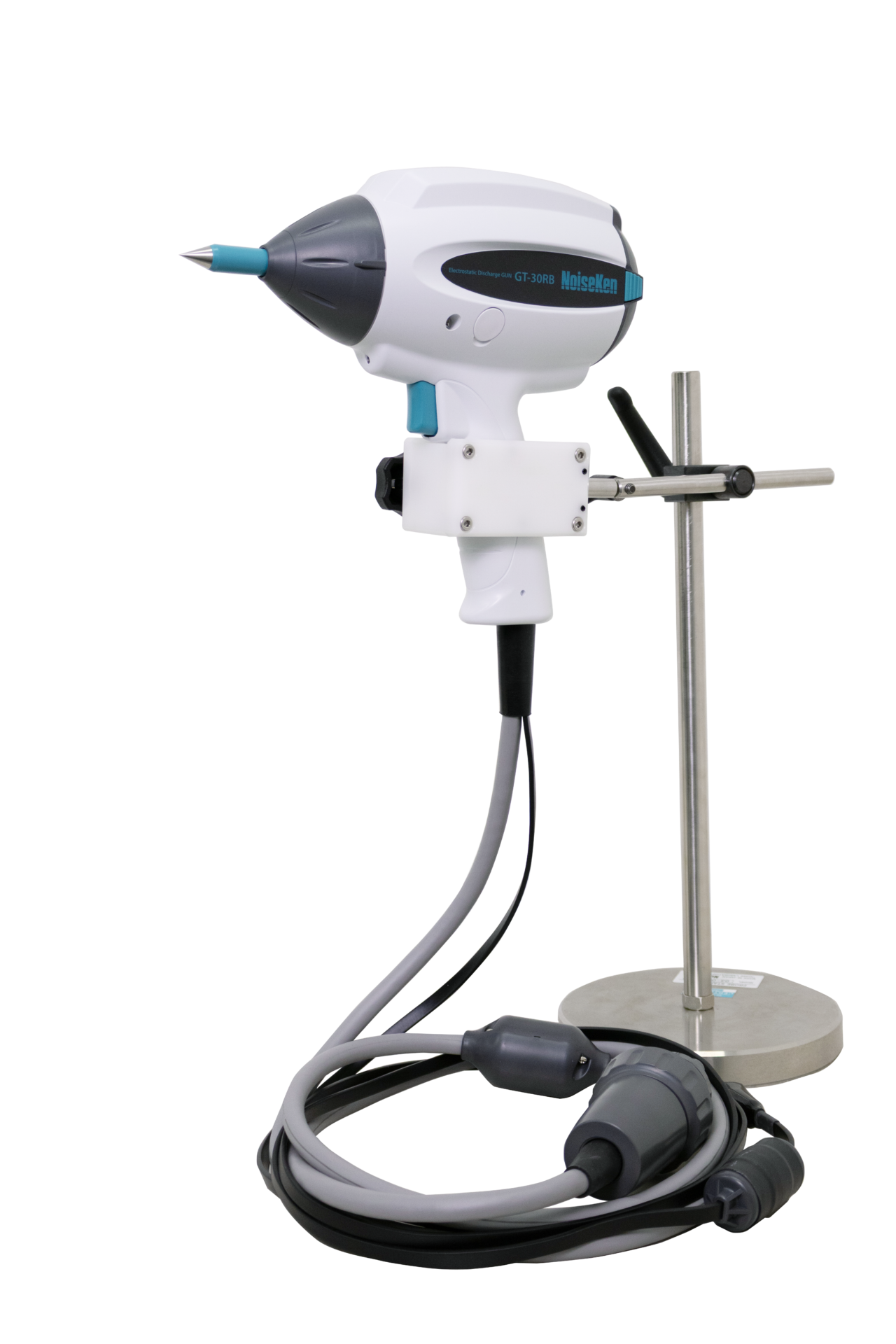

是试验中为了保持放电枪的支座。
跟ESS-S3011 series 一起使用时，也以试验器检查治具的形式使用。

● 支持机型：GT-30R series

本选件用于安装，为简单确认IEC61000-4-2标准的静电放电发生器的运作时所使用的负载电阻（枪靶）。
是一款能够安装负载电阻（06-00001A / 06-00067A），简单测试波形的夹具。

尺寸1.2 m × 1.2 m

本选件用于安装，为简单确认IEC61000-4-2标准的静电放电发生器的运作时所使用的负载电阻（枪靶）。
是一款能够安装负载电阻（06-00001A/06-00067A），简单测试波形的夹具。
（非IEC标准产品）

尺寸0.5 m × 0.5 m

符合IEC61000-4-2 Ed.2.0标准的电阻负载。
在观测静电放电的电流波形时使用。

法拉第笼是用于确认在IEC61000-4-2标准中
规定的放电电流波形。因为配有脚轮，所以移动方便。

保护测试仪器用的衰减器。
00-00022A：衰减比20B SMA型接头

在高频时使用（1 m）
枪靶和示波器连接时使用
另外准备了BNC-SMA转接头（02-00133A）

符合IEC61000-4-2 Ed.2.0(2008)的我司静电放电模拟试验器校正用枪靶。
（是校正06-00094A或者旧机型06-00067A的套件）
*不能用于06-00001A

在法拉第笼（FC-200）和枪靶安装板（03-00052B）上，
观测波形时固定放电枪的夹具。

观测静电波形时，
为了把放电枪的接地线拉直而使用的架子。

该产品是放电头的可弯曲灵活附件。
在进行静电测试时，可将静电应用到难以触及的深层区域。

*IEC 标准未涵盖
*本产品为定制产品。
　详情请联系我们。

是在ISO10605标准的测试中使用的试验环境。

我们提供可满足客户需求的定制排放提示。
请联系我们。

*不符合IEC标准的产品

本产品是适用于放电枪GT-30R系列的 内部没有电容器和电阻的CR 单元(虚拟)。
静电试验中没有第2峰仅有第1峰的输出。
可用于静电试验时对误动作对策的分辨和评估上。

●支持:GT-30R系列

治具由金属平行基板，绝缘板，尖端放电电极（2个），放电电极支撑台（2个），金属平行基板连接棒，EUT连接棒组成。

两个圆锥形放电电极的间隙7mm的调整是可用调节螺丝的方式客户自行调整。

放电头为静电模拟试验用的放电枪的头部。

12-00007A： 圆锥形
12-00008A： 圆形
12-00009A： 使用在15 kV以上的空气放电

● 支持机型：GT-30R series

该产品是用于连接静电放电模拟试验器主机和放电枪
之间的延长电缆。长度：约 3 m（非IEC标准产品）

●支持机型：GT-30R系列

美国Ford标准的磁场产生适配器。
跟接在静电模拟器和放电枪上使用。

●支持机型：GT-30R 系列

冲击电场套件是噪声感性模式、也是为了模拟静电感应的适配器、跟静电模拟器和放电枪组合使用。

●对应机型：GT-30R系列

冲击磁场套件是用于模拟电磁感应（一种噪声的感应模式）的套件，应与静电放电模拟模拟器和放电枪进行组合配套使用。

●对应机型：GT-30R系列

能进行更严酷的ESD（静电）抗扰度评价
是使接触放电的放电电流峰值更大，上升时间更快的放电电极。
虽说抗扰度测试中ESD测试算严酷，而作为更加提高产品质量的加速试验，可以作为再现并确认在现实中产生的特殊ESD现象来使用。

为了存放放电枪GT-30R的专用箱

●支持机型：GT-30R系列

03-00071A GT-30R series用330 Ω试验放电盒
03-00072A GT-30R series用2 kΩ试验放电盒

● 支持机型：GT-30R series

使用在GT-30R 系列上的CR组件。

●支持机型：GT-30R 系列

※右记CR选件里，无需要的CR件时，请咨询。
※根据电容值(C)的大小，组件大小也不同。

尺寸　（W）1450×（D）650×（t）0.5mm　1枚

尺寸　（W）540×（H）1540×（D）500mm　1张

尺寸　（W）500×（H）500×（t）1.5mm　1张

对高频噪声具有很好的衰减性。也可作为在进行高频噪声试验时的线路输入隔离用。

台式设备试验时，铺设在测试桌上的金属板。

W1600 × D800 × t 1.5 mm × 1 张（铝制）

进行被测物（DUT）的试验时使用的台式试验用的木制桌。

W1600 × H800 × D800 mm

木制桌正下方设置的标准接地板

W1800 × D1000 × t1.5 mm × 3 张 1 组（铝制）

对落地式设备等进行静电试验时、为了让设备高出标准接地板10cm而使用。

尺寸：W1200 × D1200 × H100 mm
材质：木制
耐重：500 kg

对落地式设备等进行静电试验时、为了让设备高出标准接地板10 cm而使用。

尺寸：W100 × D100 × H100 mm
材质：木制
耐重：500 kg

将本选购件与ESS-2000AX连接，可以自动消除受试设备通过静电放电而带有的电荷（非IEC标准产品）

●支持机型：ESS-S3011A

本选件的开发是为了改善 ISO 10605 Ed.2 等的静电试验环境，通过改良以往的独立型放电枪架，使得放电枪的安装和拆卸变得容易，并可以向受试设备的试验位置任意移动。通过使用本选件，可以将放电枪上下，左右方向任意移动进行静电试验。（非ISO标准产品）
※使用GT-30R系列时，另外需要转换适配器（03-00074A)

●对应机型 : GT-30R 系列

是为了固定静电测试时的放电枪的选件。（非IEC标准 ）
因为是多关节型枪架，所以可在任意方向固定住放电枪。

●对应机型 : GT-30R 系列

在符合EN/IEC 61000-4-2标准的静电试验环境下，
通过使用台式和落地式2种试验器具，以扩大所支持的试验环境。
试验用桌子因为是木制的，对试验的影响较小（高频电磁场可以毫无损失地施加到受试设备上，所以具有良好的定量性。）
因此可以进行重复性较高的试验。与此同时，具有多种用途，可以用于电快速瞬变脉冲群试验和高频噪声等试验当中。

给被测物（DUT）消电时使用的电缆。
连接水平耦合板和标准接地板。

带2根470 kΩ的电阻

车载电子设备的静电试验时被测物和标准接地板间的铺垫

材质：透明PVC(氯乙烯)

用于使从EUT和EUT等出来的配线浮地。

尺寸：W300 × D300 × H50 mm、5张1套
材质：发泡聚乙烯

车辆的整车试验时、在轮胎下设置的金属板。

是ISO 10605 (2001)标准里要求的接地连接用电缆。

L2000 × W 50 mm
※ISO 10605 Ed.2（2008）里是没有要求

在ISO 10605 Ed.2(2008)标准里，作为参考试验记述的试验用的耦合板。是耦合板部（铜制）和绝缘板的组合

※不含标准接地板

进行包装和操作上的ESD敏感性试验时的被测物和标准接地板间垫的垫板。

表面电阻 10⁷~10⁹ Ω
W1000 × D500 × t2 mm

该适配器用于连接放电架（可调矛）03-00022B和放电枪GT-3OR系列。

●对应机型 : GT-30R 系列

进行静电试验时、为了消除被测物（EUT／DUT）上所积累的电荷而使用的消电刷。
